產(chǎn)品介紹

NIST SRM 191d - 碳酸氫鈉(191-I)碳酸鈉(191d-II)(pH標準) 旨在用于制備用于校準 pH 測量系統(tǒng)的電極的溶液。 SRM 191d 由兩種成分組成，每種成分均確保高純度和均勻性：碳酸氫鈉、NaHCO3 (191d-I)；和碳酸鈉，Na2CO3 (191d-II)。但是，兩種 SRM 成分都沒有經(jīng)過物質(zhì)純度認證。一個 SRM 191d 單元由 25 克碳酸氫鈉 (191d-I) 和 30 克碳酸鈉 (191d-II) 組成，每個都裝在各自的透明玻璃瓶中。

認證值和不確定性：

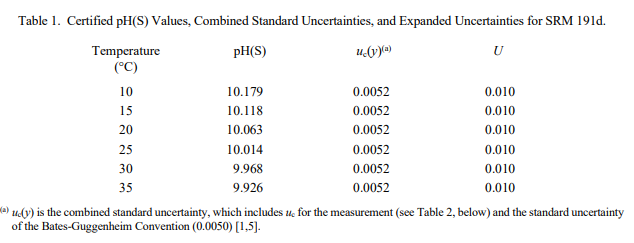

表 1 中提供的認證 pH(S) 值對應(yīng)于 log (1/aH)，其中 aH 是氫（水合氫）離子在標準狀態(tài)下的常規(guī)活度（p° = 1 atm = 101 325 Pa) 以摩爾質(zhì)量計。這些值是通過初級測量（Harned 電池）方法 [1] 對沒有液接界的電池的電動勢測量得出的。注意：這些認證值僅適用于兩個 SRM 191d 組件一起使用時。在 SRM 更新之間可能會出現(xiàn) pH(S) 值的微小變化（大約為千分之幾單位）。

認證值的擴展不確定度 U 計算為 U = kuc(y)，其中 uc(y) 是根據(jù) ISO/JCGM 指南 [2] 計算的組合標準不確定度。

uc(y) 的值旨在表示與主要測量方法和材料均勻性相關(guān)的以下不確定度分量的綜合影響： 如參考文獻 3 中所述，平滑后的 pH(S) 值相對于溫度的標準偏差;標準電極電位，Eo； HCl 的摩爾濃度，bHCl，用于測定 Eo；測量的細胞電位；修正 H2 氣體的標準壓力； HCl 在 bHCl 下的平均活度系數(shù)；氣體常數(shù)；溫度;法拉第常數(shù)；添加的 NaCl 的摩爾濃度；初級測量的穩(wěn)定性；每個組件的材料均勻性；以及 log γCl 常規(guī)計算的不確定性（Bates-Guggenheim 公約 [4]）。目前的專家意見 [1,5] 已將歸因于 Bates-Guggenheim 公約的不確定性評估為 0.010 pH（95% 置信水平）。 uc(y) 的值已乘以覆蓋因子 k，該因子由給定溫度和 95% 置信水平下有效自由度的學(xué)生 t 分布獲得。認證的 pH(S) 值及其擴展的不確定性在表 1 中列出。 NIST 認證值是 NIST 對其準確性有最高置信度的值，因為所有已知或可疑的偏差來源都已調(diào)查或考慮在內(nèi)。

來源和準備

材料來源 (1)：碳酸氫鈉 (NaHCO3) 和碳酸鈉 (Na2CO3) 購自一家商業(yè)公司。在此 SRM 的認證過程中評估了每種材料的均勻性。這些材料符合美國化學(xué)學(xué)會的相應(yīng)規(guī)范 [7]。

儲存：

NIST SRM 191d - 碳酸氫鈉(191-I)碳酸鈉(191d-II)(pH標準) 的每個組分在其原始容器中、蓋緊蓋子、干燥環(huán)境和正常實驗室溫度下儲存時都是穩(wěn)定的。 SRM 191d-II（碳酸鈉）具有吸濕性，該材料在長期儲存時可能會結(jié)塊。如果按照以下規(guī)定干燥 SRM 191d-II 樣品，則在制備 SRM 緩沖液時，這種水分吸收和結(jié)塊不會成為問題。

干燥說明：

使用前用無水高氯酸鎂在 20 °C 至 25 °C 下將碳酸氫鈉 (191d-I) 干燥 24 小時。干燥前將結(jié)塊的 SRM 191d-II 材料打碎。將碳酸鈉 (191d-II) 在鉑或熔融石英坩堝中于 275 °C 下干燥 2 小時，然后在干燥器中用無水高氯酸鎂將干燥的材料冷卻至室溫。在干燥和稱重之間將兩種材料儲存在無水高氯酸鎂上的干燥器中。
